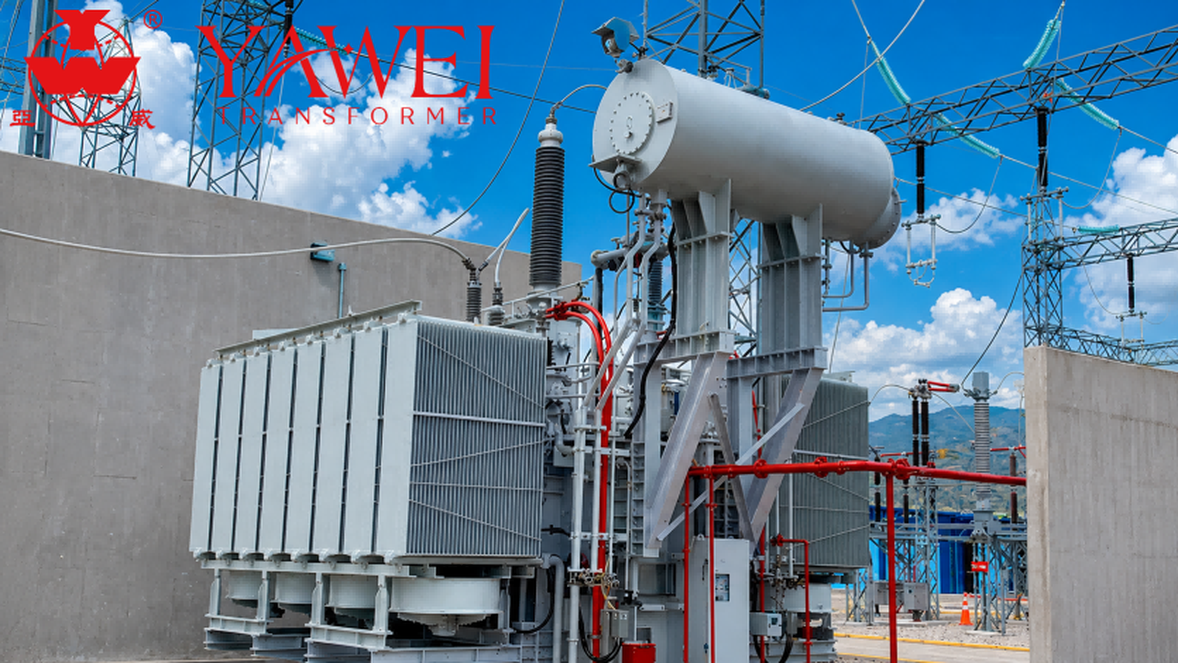

Om du någonsin har undrat hur elektricitet tar sig från ett kraftverk till ditt hem-särskilt över långa avstånd-döljer svaret sig delvis i klarsynt. Ahögspänningstransformatorär en av de viktigaste maskinerna i hela den elektriska världen. Dessa transformatorer flyttar ström effektivt mellan kretsar, samtidigt som de ocksåhöja eller sänka spänningsnivåernaefter behov. Och ärligt talat, utan dem skulle moderna elnät inte fungera som vi förlitar oss på idag.
Högspänningstransformatorer körs ofta inom områden som69 kV upp till 765 kV(och ibland ännu högre för system med ultra-hög-spänning). Deras huvudsakliga uppgift är enkel i konceptet:
Öka spänningenför långa-överföringar så att strömmen förblir lägre (vilket hjälper till att minska förlusterna-ja, den klassiska Joules lag spelar roll här: P=I²R).
Sänk spänningen igenvid transformatorstationer så att strömmen blir säker och användbar för konsumenterna.
Med andra ord, de är bron mellan "generation" och "verkliga livet".
Hur det fungerar (och vad som finns inuti)

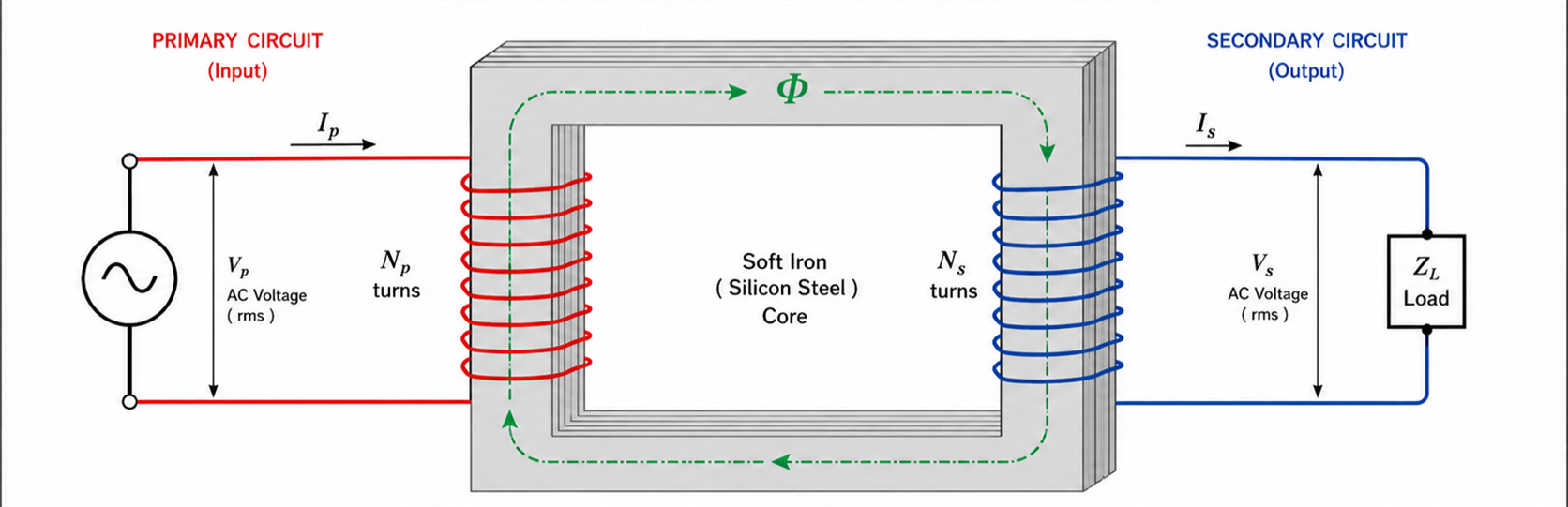

Kärnan i varje högspänningstransformator ärelektromagnetisk induktion, upptäckt avMichael Faraday. När växelström flyter genomprimärlindning, skapar det ett föränderligt magnetfält i kärnan. Det föränderliga magnetfältet inducerar sedan spänning isekundärlindning.
Devarvförhållandemellan de två lindningarna säger i princip hur mycket spänningen kommer att förändras.
Dagens högspänningstransformatorer är konstruerade med flera nyckeldelar:
Kärna:Vanligtvis byggd avlaminat av silikonståleller iblandamorf metall, främst för att minska hysteres och virvelströmsförluster.
Lindningar:Ofta gjord avkoppar eller aluminium, noggrant isolerad och byggd för att hantera extrem elektrisk påfrestning.
Isoleringssystem:Typisktolje-impregnerat papper, nyare syntetiska material (somestervätskor), ellertorr-typsystem utformade för att förhindra dielektriskt genombrott.
Tank och kylsystem:Högspänningstransformatorer genererar mycket värme. Många är olja-fyllda med kylning med hjälp av radiatorer, forcerad olja eller forcerad luft.
Bussningar och lindningskopplare:Bussningar ansluter transformatorn till nätet, medanpå-belastningstryckväxlare (OLTC)hjälpa till att reglera spänningen även när transformatorn bär last.
En sak till som verktyg verkligen bryr sig om äreffektivitet. Moderna högspänningstransformatorer kan nåöver 99 % effektivitet, men även små förluster leder till enormt energislöseri över stora kraftnät. Så tillverkare fortsätter att förbättra designen med hjälp av simuleringar och finita elementanalys-eftersom varje bråkdel av en procent räknas.
Typer av högspänningstransformatorer
Transformatorer är inte alla byggda på samma sätt, och ingenjörer brukar klassificera dem baserat på deras roll och konstruktion.
Du kommer ofta att höra om:
Krafttransformatorer(för höga spänningar och stor kapacitet)
Distributionstransformatorer(för lägre spänningsnät)
Autotransformatorer(användbart när spänningsförhållanden kan uppnås mer kostnads-effektivt)
Fasskiftande transformatorer-(hjälp till att hantera kraftflödet i komplexa nät)
Omvandlare transformatorer(viktigt förHVDC länkar)
Sedan finns det ocksåkylning och isolering, som:
Olje-nedsänkta mönster(fortfarande mainstream för högspänning, eftersom de hanterar värme och isolering bra)
Transformatorer av torr-typ(används allt oftare i städer eller platser där brandsäkerhet och minskad risk för oljeutsläpp spelar roll)
Gas-isolerade transformatorer (GIT)(använder SF6 eller alternativa gaser-ofta lämpar sig för utrymmen-installationer med begränsade utrymmen)
Varför de betyder mer än någonsin för förnybara energikällor
Förnybar energi växer snabbt och det förändrar hela överföringsbilden. Sol och havsvind producerar ofta el långt borta från där människor faktiskt använder den. Så nätet behöver långa-överföringar-och det är där högspänningstransformatorer kommer in igen.
I många förnybara projekt hjälper transformatorer att ta spänning från generatorer upp till transmissionsnivåer som t.ex220 kV, 500 kV eller mer.
Och när det gäller att flytta enorma mängder kraft effektivt över mycket långa avstånd,HVDCsystem verkligen lyser. Det är där specialiseradomvandlare transformatorerkomma till spel.
Länder har också drivit på kuvertet. Till exempel har Kina implementerat ultra-högspänningssystem--UHV AC upp till cirka 1 000 kVochUHV DC runt ±800 kV-visar hur långt överföringstekniken är villig att gå.
Tillverkning, testning och kvalitetskontroller (ingen gissning tillåten)
Att bygga en högspänningstransformator är inget vardagligt arbete-det är precisionsteknik.
Fabriker använder tung-lindningsutrustning, vakuumtorkningsprocesser och oljebehandlingssystem. Efter tillverkningen genomgår varje transformator vanligtvis strikt fabriksacceptanstestning. Det kan inkludera:
strömtålighetstester
impulsspänningstester
partiella ansvarsfrihetskontroller
temperaturhöjningstestning
Standarder spelar också en stor roll. Internationella riktlinjer somIEC 60076ochIEEE C57ställ förväntningar på design, testning och prestanda, vilket hjälper till att säkerställa att dessa transformatorer kan hantera saker som blixtnedslag, växlingstransienter och kortslutningskrafter- över förväntade30–40 års livslängd.
Underhåll: Håll dem friska på lång sikt
Även om högspänningstransformatorer är tuffa, behöver de fortfarande uppmärksamhet. Den goda nyheten är att modern övervakning gör det lättare att fånga problem tidigt.
Verktygsteam använder ofta:
Analys av upplöst gas (DGA)att tidigt upptäcka interna problem genom att analysera gaser i isoleringsoljan
Värmebildför att upptäcka hotspots
Vibrationsanalysför mekaniska problem
Elektrisk provningför att bekräfta hälsa och prestation
Och idag blir fler verktyg "smarta". MedIoT-sensoreroch även digitala tvillingkoncept kan många verktyg övervaka tillståndet i nästan realtid. Förutsägande underhåll kan hjälpa till att uppskatta återstående livslängd och planera utbyten-så att färre transformatorer plötsligt misslyckas och skapar dyra, störande avbrott.
Det är målet i alla fall. Ingen vill ha ett oväntat sammanbrott.
Utmaningarna framåt (och vad som händer härnäst)
Transformatorindustrin är inte utan huvudvärk.
Några vanliga problem inkluderar:
Åldrande transformatorflottori äldre rutnät (många närmar sig slutet-på-livet)
Försörjningsbegränsningarför nyckelmaterial, som kornorienterat-elektriskt stål och koppar
Miljötrycket pressar påbiologiskt nedbrytbara vätskorochSF6-fria alternativ
Men innovationen rör på sig också. Några av de framtida möjligheterna inkluderar:
Supraledande transformatorer, vilket kan minska både storlek och förluster dramatiskt
Nanomaterial-förbättrad isoleringför att öka prestanda och hållbarhet
3D-utskrivna komponenterför att förbättra tillverkningsflexibiliteten
"Smarta transformatorer" som blandar transformatorfunktioner med kraftelektronik för bättre nätkontroll-särskilt användbart eftersom förnybara energikällor och laddning av elbilar fortsätter att öka
Så ja, framtiden ser aktiv ut, inte stillastående.
Slutliga tankar
I slutet av dagen, denhögspänningstransformatorär en av dessa "utom synhåll, utom sinnet"-tekniker-tills du inser att hela nätet beror på det. Den stöder tyst allt från avlägsna produktionsplatser till stadstransformatorstationer, vilket hjälper till att hålla elen tillförlitlig, effektiv och skalbar när efterfrågan ökar.
När världen lutar sig hårdare mot ren energi och motståndskraft i näten är det inte bara användbart att investera i bättre högspänningstransformatorteknik-det är viktigt. Och vare sig vi gillar det eller inte, kommer dessa transformatorer att förbli i centrum för hur moderna elektriska system utvecklas.
