Effekttransformatorimpedans: balanserar säkerhet och effektivitet

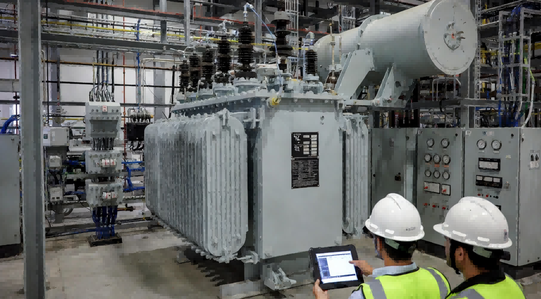

Ni vet det där ögonblicket när en brytare snubblar hemma och allt blir mörkt? Irriterande, men vanligtvis ingen stor grej-brytaren gjorde bara sitt jobb med lite överbelastning. Föreställ dig nu att samma sak händer i en stor fabrik eller kontorsbyggnad, förutom att "svallvågen" är tusentals gånger större. Plötsligt har du att göra med krafter som kan böja samlingsskenor, blåsa isär anslutningar eller värre. Och mycket om det blir katastrofalt beror på ett förvånansvärt litet nummer på transformatorns namnskylt: impedansprocenten eller %Z.

Tänk på %Z som ett inbyggt-farthinder i den elektriska vägen. Hela dess uppgift är att begränsa hur mycket ström som kan rusa igenom under en kortslutning. Låg %Z? Det är nästan ingen gupp alls-strömmen svämmar igenom som en galning. Högre %Z? Mycket större bula, saktar ner saker och ting, håller skadorna i schack.

Att välja rätt %Z är inte någon liten specifikationsdetalj-det är en verklig avvägning-som slår mot säkerhet, utrustningskostnader och till och med-effektivitet på lång sikt. Lägre impedans kan ge dig bättre spänningsstabilitet från dag till dag, men det betyder att felströmmen skjuter i höjden, så att du i slutändan behöver kraftigare (och mycket dyrare) brytare, säkringar och ställverk nedströms för att hantera det.

I en hemmainstallation kan en kort snubbla en brytare och det är det. Men i industriella eller kommersiella system är det mer som en fördämning som bryter -plötsligt, massivt energiutsläpp som tar minsta motståndets väg och ignorerar allt annat. Den "översvämningen" är den korta-kretsströmmen, ofta 10–25 gånger (eller mer) den normala belastningsströmmen. De magnetiska krafterna från den typen av ström är brutala: de kan bokstavligen deformera kopparstänger, slita sönder terminaler eller orsaka explosioner.

Målet med bra design? Se till att den felströmmen inte går över styr. Och gissa vad? Din första försvarslinje är precis inuti själva krafttransformatorn.

%Z är i grunden transformatorns interna motstånd (mest reaktans, men vi kallar det impedans) uttryckt i procent. Den mäts under kortslutningstestning- och stämplas direkt på namnskylten. Lågt %Z (säg 4–5 %) innebär minimalt motstånd mot strömflödet-bra för effektivitet och spänningsreglering, men fruktansvärt om ett fel inträffar. Hög %Z (7–10 % eller mer, beroende på storlek) dämpar strömmen kraftigt under ett fel, vilket gör hela systemet lättare att skydda.

Enkel regel: lägre %Z=högre möjlig kortslutning-. Högre %Z=lägre felström, mindre destruktiv energi att hantera.

Ta en transformator med låg-impedans (cirka 3–4 %Z). Den går effektivt, spänningen förblir sten-stabil under normal belastning, motorerna startar smidigt. Men fel? Sätt på dig-strömmen kan vara enorm, förvandla brytare till fyrverkerier och kräver rejält tung-utrustning för att avbryta den på ett säkert sätt.

Vänd till högre impedans (säg 7–8%Z). Felströmmen sjunker mycket-kanske hälften eller mindre-vilket innebär att du ofta kan komma undan med vanliga, billigare skyddsenheter. Systemet är i och för sig säkrare: mindre båge-blixtrisk (blindande, explosiv energiutsläpp), lägre chans att utrustning förångas och bättre odds för alla som arbetar i närheten under underhåll.

Men ingenting är gratis. Högre %Z betyder lite mer spänningsfall när stora belastningar startar (tror att hissar eller kylaggregat som startar upp-ljus kan flimra en knapptryckning mer). Över 20–30 år lägger dessa små extra förluster också upp på energiräkningen. Det är klassisk ingenjörskonst: säkerhet och lägre kostnader för skydd i förväg kontra toppeffektivitet och tät spänningskontroll.

Den felströmmen måste stoppas någonstans-av brytare, reläer, säkringar. Större möjliga översvämning=behöver större, dyrare "portar" för att hålla tillbaka den. Högre %Z krymper översvämningen från början, så nedströmsutrustning kan vara mer ordinär (och prisvärd). Dessutom innebär lägre felnivåer mindre intensiva ljusbågsblixtar-enorm vinst för arbetarnas säkerhet.

Inte nödvändigtvis. Det beror på vad din byggnad verkligen behöver. Ett sjukhus som kör super-känslig medicinsk utrustning? Vill förmodligen ha sten-fast spänning, så lägre %Z kan vinna ut (med förstärkt-skydd som matchar). Ett enkelt lager eller industriplats? Högre %Z är ofta mer meningsfullt-billigare skydd, säkrare fel och ett litet spänningsfall är ingen affär-.

Standarder som IEEE/ANSI ger typiska intervall (vanligtvis 4–8 % för de flesta distributions-/krafttransformatorer), men det sista valet beror på dina prioriteringar: budget, drifttid, säkerhetsregler, belastningstyper.

Nästa gång du är i en designrecension, prova dessa för att skära igenom jargongen:

Varför landade vi på denna specifika %Z för vår installation?

Hur mycket ändrade det brytarnas storlekar/klassificeringar/kostnader nedströms?

Hur vägde du felströmsminskningen mot eventuella spänningsfallsrisker för våra laster?

Dessa får folk att prata om verkliga effekter, inte bara specifikationer.

Det lilla %Z-talet är inte bara trivia-det är ett medvetet val som formar hur våldsam (eller tam) en kortslutning kommer att bli, vilket skydd du behöver, hur mycket det kommer att kosta och hur säkert systemet verkligen är. När du har att göra med krafttransformatorer, titta förbi metalllådan och se strategin bakom den. Få den balansen rätt, och du installerar inte bara hårdvara-du bygger en smartare och säkrare elektrisk stomme.
